Puntón forjado ARN universal para Vassalli / John Deere 3" · H61954

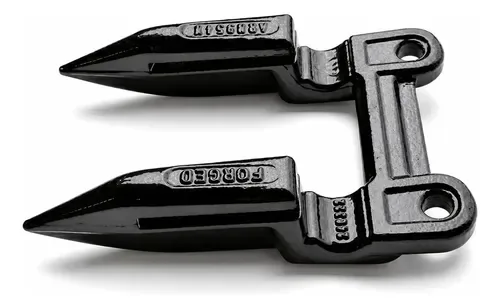

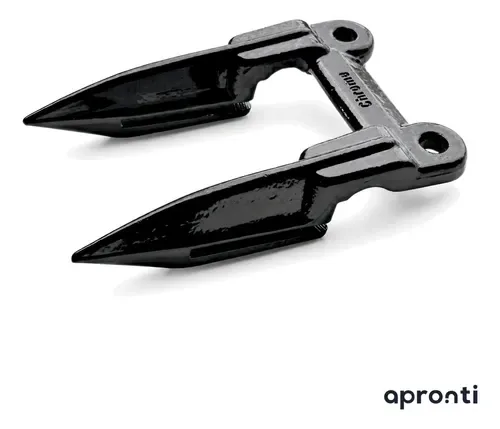

Puntón doble ARN sistema 640 3" – acero cromo-molibdeno

Puntones dobles universales ARN para sistema de corte de 3 pulgadas, fabricados en acero aleado al cromo-molibdeno mediante proceso de forja en caliente.

Equivale a la referencia H61954 también llamado 640.

Peso aproximado por unidad: 0,73 kg.

Antes de comprar: verificá el paso de la barra

Algunas plataformas pueden encontrarse con distintos sistemas de corte según el modelo o el año.

Medí la distancia entre un tornillo de sección y el siguiente:

• 3 pulgadas: aproximadamente 76 mm.
• 4 pulgadas: aproximadamente 102 mm.

Este producto corresponde exclusivamente al sistema de 3 pulgadas.

Compatibilidad

Compatible con plataformas de las siguientes familias:

• AGCO / Massey Ferguson Optima S-E y 440F, de 19 a 30 pies.
• AGCO / Massey Ferguson PowerFlex doble mando, de 19 a 30 pies.
• Massey Ferguson HiperFlex, de 19 a 30 pies.
• AGCO / Massey Ferguson PowerFlex simple mando: AGCO 550, AGCO 660, Massey Ferguson 34 y Massey Ferguson 38, de 25 a 30 pies.
• Bernardin flexible, de 18 a 30 pies.
• Case IH 1020, de 15 a 35 pies.
• Case IH 2020, de 15 a 35 pies.
• John Deere 615F, 618F, 620F y 622F, de 18 a 35 pies.
• John Deere 625F, 630F y 635F, únicamente en versión de 3 pulgadas, de 18 a 35 pies.
• John Deere serie 300 nacional: 319, 323 y 325, de 18 a 35 pies.
• Piersanti DF-1000, DF-2000, DF-2100 y Reforma a Lona, de 15 a 45 pies.
• Piersanti DHF-2000 y DRF-2000, cuando utilizan el sistema correspondiente, de 15 a 45 pies.
• Vassalli 1200 y 1500 H, de 11 a 40 pies.
• Vassalli 900, 910 y 316, de 11 a 40 pies.
• Vassalli Flexidrap y Flexifull, de 11 a 40 pies.

Atención en John Deere

Las plataformas 625F, 630F y 635F pueden encontrarse con sistemas de 3 o 4 pulgadas según el año, por lo que no alcanza con identificar solamente el modelo.

Antes de comprar, medí el paso de la barra:

• Aproximadamente 76 mm: sistema de 3 pulgadas. Corresponde Este producto.
• Aproximadamente 102 mm: sistema de 4 pulgadas. Necesitás otra versión de puntón.

Atención en Piersanti

En las plataformas Piersanti el sistema instalado puede variar.

Los modelos DF-1000, DF-2000, DF-2100 y Reforma a Lona pueden utilizar caja de cuchillas Vassalli, mientras que los DHF-2000 y DRF-2000 pueden encontrarse con sistema Schumacher.

Además, una máquina puede haber sido modificada anteriormente, por lo que recomendamos verificar físicamente la caja de cuchillas instalada antes de comprar.

Si tu máquina no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos marca, modelo y año antes de realizar el pedido.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto o quebrado, la sección pierde el apoyo necesario para cortar correctamente y la planta puede comenzar a arrancarse en lugar de cortarse.

Dentro del sistema de corte, el puntón funciona además como pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.

Acero cromo-molibdeno

Esta versión está fabricada en acero aleado al cromo-molibdeno mediante proceso de forja en caliente.

La forja permite orientar las fibras del material a lo largo de la pieza, siguiendo el sentido de los esfuerzos a los que está sometida durante el trabajo.

La pieza recibe tratamiento térmico sobre el cuerpo y otro localizado en las zonas sometidas a mayor desgaste.

Estas zonas cuentan con una capa endurecida de aproximadamente 3 mm y el diseño está orientado a un comportamiento autoafilante.

Este producto corresponde a la versión en acero cromo-molibdeno. Si necesitás otra variante de este mismo puntón, consultanos antes de comprar.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre ambas piezas, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude o arranca la planta en lugar de cortarla, recomendamos revisar también las secciones y el estado general del sistema de corte.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

No incluye bulones, tuercas ni arandelas. Se monta con la bulonería correspondiente a la plataforma.

La medida, el largo y el tipo de fijación pueden variar según el equipo, por lo que recomendamos verificar la bulonería instalada antes de realizar el pedido.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

El proceso incluye controles de calidad orientados a mantener las características definidas para cada pieza.
