Puntón forjado ARN CLC para John Deere 4" · H205447

Puntón triple ARN John Deere 4" CLC – acero cromo-molibdeno

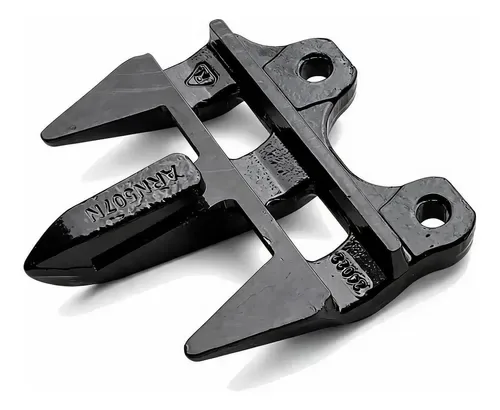

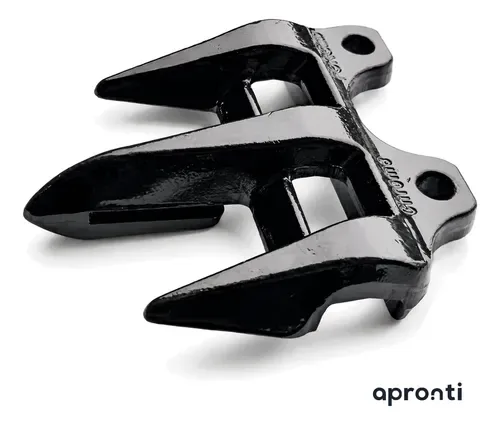

Puntones triples ARN patrón CLC, fabricados en acero aleado al cromo-molibdeno mediante proceso de forja en caliente.

El patrón CLC (corto-largo-corto) se identifica porque el dedo central es el más largo.

Referencias de compatibilidad John Deere: H205447 / H213507.

Peso aproximado por unidad: 0,8 kg.

Se vende sin bulones, tuercas ni arandelas.

Acero cromo-molibdeno

Esta versión está fabricada en acero aleado al cromo-molibdeno, conformado mediante forja en caliente.

No se trata de una pieza de acero al carbono con un recubrimiento de cromo, sino de una composición diferente del acero.

La aleación está orientada a ofrecer mayor resistencia al desgaste, especialmente cuando el principal problema es la pérdida progresiva del filo por horas de trabajo.

Las zonas sometidas a desgaste cuentan con una capa endurecida de aproximadamente 3 mm.

El tratamiento térmico combina un tratamiento general sobre el cuerpo con otro localizado en las zonas de mayor desgaste. El diseño está orientado además a un comportamiento autoafilante durante el uso.

Compatibilidad

Compatible con:

• John Deere 600FD Flex Draper, de 30 a 45 pies.
• John Deere 700FD Flex Draper, de 30 a 45 pies.
• John Deere 600F HydraFlex de 4 pulgadas, de 25 a 35 pies.
• John Deere 625F, 630F y 635F, únicamente cuando utilizan sistema de corte de 4 pulgadas.
• ANTES DE COMPRAR: VERIFICÁ EL PASO DE LA BARRA

Las plataformas John Deere 625F, 630F y 635F pueden encontrarse con sistemas de 3 o 4 pulgadas según el año, por lo que no alcanza con identificar solamente el modelo.

Medí la distancia entre un tornillo de sección y el siguiente:

• 3 pulgadas: aproximadamente 76 mm.
• 4 pulgadas: aproximadamente 102 mm.

Este producto corresponde exclusivamente al sistema de 4 pulgadas.

CLC y LCL: cómo identificar el correcto

Las barras John Deere de 4 pulgadas utilizan dos patrones de puntón triple colocados en forma alternada:

• CLC: corto-largo-corto. El dedo central es el más largo.
• LCL: largo-corto-largo. El dedo central es el más corto.

Este producto corresponde al patrón CLC.

Para completar una barra se necesitan ambos patrones en cantidades equivalentes, respetando el orden original de montaje.

John Deere también cuenta con versiones de distinta forma de punta, por lo que recomendamos comparar físicamente el puntón instalado antes de realizar un pedido en cantidad.

Si tu máquina no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos el modelo y año antes de comprar.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto, doblado o quebrado, la sección pierde el apoyo necesario para cortar correctamente y el conjunto puede comenzar a arrancar o sacudir la planta.

Dentro del sistema de corte, el puntón funciona además como una pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre ambas piezas, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude o arranca la planta en lugar de cortarla, también recomendamos revisar las secciones y el estado general del sistema de corte.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

No incluye bulones, tuercas ni arandelas. Se monta con la bulonería correspondiente a la plataforma.

En sistemas John Deere de 4 pulgadas debe respetarse el orden original alternado entre CLC y LCL.

Después del montaje, controlá que no exista una luz excesiva entre la sección y el puntón. También recomendamos revisar las secciones durante la misma parada para asegurar el correcto funcionamiento del conjunto.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente, proceso en el que el acero se conforma siguiendo la geometría y los esfuerzos de la pieza.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

El proceso incluye controles de calidad orientados a mantener las características definidas para cada pieza.
