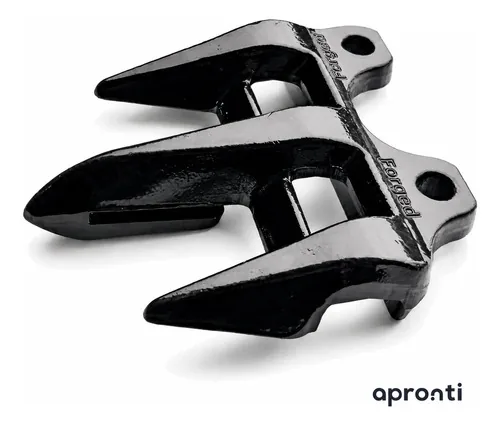

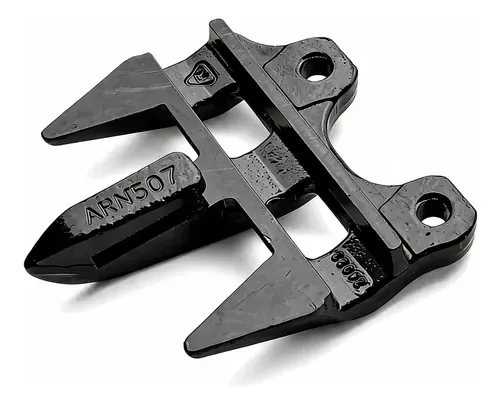

Puntón forjado ARN CLC para John Deere 4" · H205447

Puntón ARN John Deere 4" CLC – acero forjado

Puntones triples ARN patrón CLC, fabricados en acero al carbono mediante proceso de forja en caliente.

El patrón CLC (corto-largo-corto) se identifica porque el dedo central es el más largo. Corresponde a sistemas de corte John Deere de 4 pulgadas y tiene como referencias de compatibilidad H205447 / H213507.

Compatibilidad

Compatible con plataformas de las siguientes familias:

• John Deere 600FD y 700FD Flex Draper, de 30 a 45 pies.
• John Deere 600F HydraFlex de 4 pulgadas, de 25 a 35 pies, incluyendo 625F, 630F y 635F cuando utilizan sistema de corte de 4 pulgadas.

Importante: las plataformas John Deere 625F, 630F y 635F pueden encontrarse con sistemas de 3 o 4 pulgadas según el año, por lo que no alcanza con identificar solamente el modelo.

Para verificarlo, debes observar la sección: una punta corresponde al sistema de 3 pulgadas y dos puntas al sistema de 4 pulgadas.

Este producto corresponde a la versión de 4 pulgadas. Para sistemas de 3 pulgadas corresponde la versión universal, referencia H61954.

CLC y LCL: cómo identificar el correcto

En John Deere de 4 pulgadas, los puntones CLC y LCL se colocan alternados, uno y uno. Por lo tanto, para completar una barra necesitás ambas versiones en cantidades equivalentes.

Para identificar cuál tenés, observá el dedo central del puntón:

• CLC: corto-largo-corto. El dedo central es el más largo. Referencia H213507.
• LCL: largo-corto-largo. El dedo central es el más corto. Referencia H213398.

John Deere también utiliza versiones con distintas formas de punta, por lo que recomendamos comparar físicamente el puntón antes de pedir cantidad.

Si tu máquina no aparece en esta descripción o tenés dudas sobre la versión, escribinos el modelo y año antes de comprar.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está desgastado, abierto, doblado o quebrado, la sección pierde el apoyo necesario para cortar correctamente y puede comenzar a arrancar o sacudir la planta.

Esta versión está fabricada en acero al carbono forjado y pesa aproximadamente 0,8 kg.

No incluye bulones, tuercas ni arandelas. Se monta con la bulonería correspondiente a la plataforma, cuya medida, largo y tipo pueden variar según el modelo.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre ambas piezas, la sección deja de trabajar correctamente contra el puntón y comienza a producir arrastre en lugar de corte.

Si la plataforma sacude o arranca la planta, también recomendamos revisar las secciones, ya que el funcionamiento depende del estado del conjunto.

Cuántos necesitás?

La cantidad exacta depende del ancho y del modelo de la plataforma.

Como referencia, las plataformas utilizadas habitualmente pueden llevar entre 70 y 90 puntones.

En John Deere de 4 pulgadas, CLC y LCL se colocan alternados. Como orientación:

• Plataforma de 35 pies: aproximadamente 35 CLC + 35 LCL.
• Plataforma de 45 pies: aproximadamente 45 CLC + 45 LCL.

Ante una rotura puntual podés reemplazar únicamente la pieza dañada. Si existe desgaste generalizado, recomendamos controlar el resto de los puntones y las secciones para evaluar el estado completo de la barra.

Instalación

El puntón se atornilla sobre la barra puntonera con la máquina detenida.

En sistemas John Deere de 4 pulgadas debe respetarse la disposición original:

CLC / LCL / CLC / LCL, y así sucesivamente.

Después del montaje, controlá que no exista una luz excesiva entre la sección y el puntón. También conviene revisar las secciones durante la misma parada, ya que colocar un puntón nuevo contra una sección muy desgastada puede afectar el funcionamiento y acelerar nuevamente el desgaste.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente, proceso en el que el acero se conforma acompañando la geometría y los esfuerzos de la pieza.

Cuentan con doble tratamiento térmico: uno general sobre el cuerpo y otro localizado en las zonas sometidas a mayor desgaste. Los filos cuentan con diseño autoafilante.

ARN realiza controles de calidad sobre sus piezas y provee a fabricantes como Schumacher, Claas y Radura de Alemania.

Dentro del sistema de corte, el puntón trabaja además como una pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.
