Puntón forjado ARN universal para Vassalli / John Deere 3" · H61954

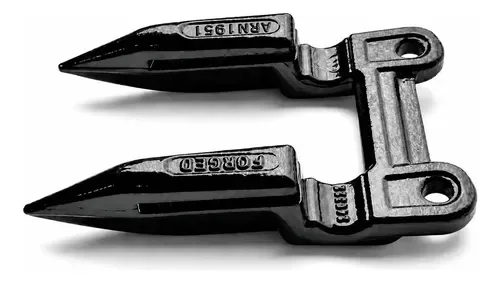

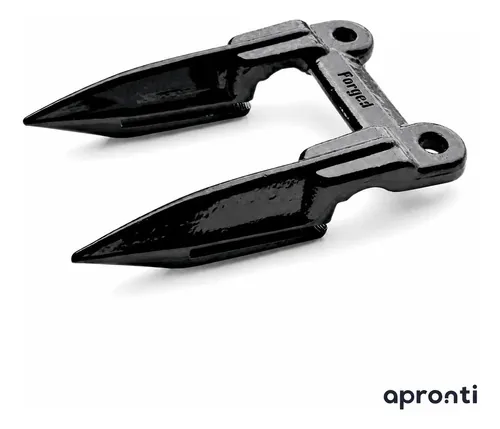

Puntón universal ARN 3" h61954 – acero forjado

Puntones dobles ARN para sistema de corte de 3 pulgadas, fabricados en acero al carbono mediante proceso de forja en caliente.

Corresponde a la referencia H61954.

Peso aproximado por unidad: 0,73 kg.

Compatibilidad

Este puntón se utiliza en plataformas de distintas marcas y familias:

• AGCO / Massey Ferguson Optima S-E / 440F, de 19 a 30 pies.
• AGCO / Massey Ferguson PowerFlex doble mando, de 19 a 30 pies.
• Massey Ferguson HiperFlex, de 19 a 30 pies.
• AGCO 550 / 660 y Massey Ferguson 34 / 38 PowerFlex simple mando, de 25 a 30 pies.
• Bernardin flexible, de 18 a 30 pies.
• Case IH 1020 y 2020, de 15 a 35 pies.
• John Deere 600F HydraFlex de 3 pulgadas, de 18 a 35 pies.
• John Deere serie 300 nacional: 319, 323 y 325.
• Piersanti DF-1000, DF-2000, DF-2100 y Reforma a Lona.
• Piersanti DHF-2000 y DRF-2000, cuando utilizan el sistema correspondiente.
• Vassalli 1200 / 1500 H.
• Vassalli 900 / 910 / 316.
• Vassalli Flexidrap y Flexifull.

Atención en John Deere

Las plataformas 615F, 618F, 620F y 622F utilizan sistema de 3 pulgadas, al igual que la serie nacional 319, 323 y 325.

En cambio, las 625F, 630F y 635F pueden encontrarse con sistemas de 3 o 4 pulgadas según el año.

En esos modelos, no definas la compra solamente por el nombre de la plataforma: medí el paso de la barra antes de pedir.

Si mide aproximadamente 76 mm, corresponde esta versión de 3 pulgadas. Si mide aproximadamente 102 mm, corresponde al sistema de 4 pulgadas y necesitás otro tipo de puntón.

Atención en Piersanti

En algunas plataformas Piersanti el sistema instalado puede variar.

Los modelos DF-1000, DF-2000, DF-2100 y Reforma a Lona pueden encontrarse con caja de cuchillas Vassalli, mientras que DHF-2000 y DRF-2000 pueden utilizar otro sistema.

Además, una máquina usada puede haber sido modificada anteriormente.

Por eso recomendamos verificar físicamente la caja de cuchillas y el puntón instalado antes de realizar el pedido.

Si tu máquina no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos el modelo y año antes de comprar.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto, doblado o quebrado, la sección pierde el apoyo necesario para cortar correctamente y puede comenzar a arrancar o sacudir la planta.

Este producto corresponde a la versión de acero al carbono forjado.

Se vende sin bulones, tuercas ni arandelas y se monta con la bulonería correspondiente a la plataforma. La medida, el largo y el tipo de fijación pueden variar según el equipo, por lo que recomendamos verificar la bulonería instalada antes de realizar el pedido.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre la sección y el puntón, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude o arranca la planta en lugar de cortarla, también recomendamos revisar las secciones y el estado general del sistema de corte.

Cuántos puntones necesitás

La cantidad exacta depende del ancho y del modelo de la plataforma.

Como referencia, una plataforma de las utilizadas habitualmente puede llevar entre 70 y 90 puntones, por lo que recomendamos contar las unidades instaladas antes de realizar un pedido completo.

Ante una rotura puntual podés reemplazar solamente la pieza dañada. Si la barra presenta desgaste generalizado o irregular, conviene revisar el resto de los puntones y las secciones durante la misma parada.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

Después del montaje, controlá que no exista una luz excesiva entre la sección y el puntón. Si la sección queda demasiado separada, deja de cortar correctamente y comienza a producir arrastre.

También recomendamos revisar las secciones durante la misma parada. Instalar un puntón nuevo contra una sección muy desgastada puede mantener el problema de corte y acelerar el desgaste de la pieza nueva.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente, proceso en el que el acero se conforma siguiendo la geometría y los esfuerzos de la pieza.

A diferencia de una pieza fundida, la forja permite orientar las fibras del material a lo largo de la pieza.

Los puntones cuentan con doble tratamiento térmico: uno general sobre el cuerpo, orientado a combinar resistencia y ductilidad, y otro localizado en las zonas sometidas a mayor desgaste.

Los filos cuentan con diseño autoafilante, y las piezas pasan por controles de calidad para mantener las características definidas para cada una.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

Dentro del sistema de corte, el puntón trabaja además como una pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.
