Puntón forjado ARN para draper Case IH / New Holland · 87702973

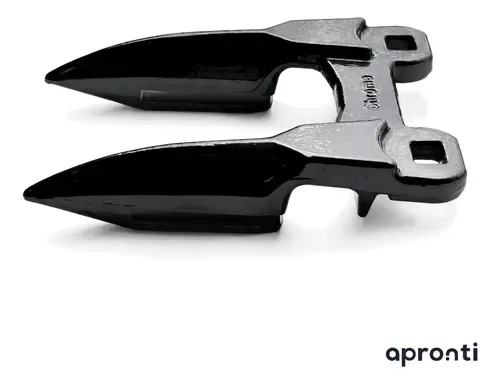

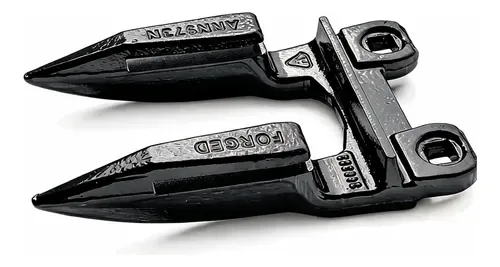

Puntón doble ARN Case IH / New Holland 87702973 – acero cromo-molibdeno

Puntones dobles ARN, fabricados en acero aleado al cromo-molibdeno mediante proceso de forja en caliente.

Referencia de compatibilidad: 87702973.

Peso aproximado por unidad: 0,92 kg.

Si necesitás otra versión de este mismo puntón, consultanos antes de comprar.

Acero cromo-molibdeno

Esta versión está fabricada en acero aleado al cromo-molibdeno mediante forja en caliente.

El proceso de forja orienta las fibras del material a lo largo de la pieza, siguiendo el sentido de los esfuerzos a los que está sometida durante el trabajo.

La pieza recibe tratamiento térmico sobre el cuerpo y un tratamiento localizado en las zonas sometidas a mayor desgaste.

Estas zonas cuentan con una capa endurecida de aproximadamente 3 mm, orientada a conservar el filo durante el uso.

Frente a la versión de acero al carbono, esta aleación ofrece una mayor resistencia al desgaste.

El proceso de fabricación incluye controles de calidad orientados a mantener las características de diseño de cada pieza.

Compatibilidad

Compatible con:

• Case IH 3020 TerraFlex, de 25 a 35 pies.
• Case IH 3162 TerraFlex, de 30 a 45 pies.
• New Holland 740CF SuperFlex, de 20 a 35 pies.
• New Holland 840CD, draper rígido de 25 a 45 pies.
• New Holland 880CF SuperFlex Draper, de 30 a 45 pies.

Si tu plataforma no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos marca, modelo y año antes de comprar.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto o quebrado, la sección pierde el apoyo necesario para cortar correctamente y el conjunto puede comenzar a sacudir la planta en lugar de cortarla.

Dentro del sistema de corte, el puntón funciona además como pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.

Cuándo conviene reemplazarlo

Con la plataforma detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando el filo se redondea, el puntón deja de trabajar correctamente como contrafilo.

Si existe demasiada separación entre la sección y el puntón, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude la planta en lugar de cortarla, recomendamos revisar también las secciones y el estado general del sistema de corte.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

No incluye bulones, tuercas ni arandelas. Se monta con la bulonería correspondiente a la plataforma.

La medida, el largo y el tipo de fijación pueden variar según el equipo, por lo que recomendamos verificar la bulonería instalada antes de realizar el pedido.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

El proceso incluye controles de calidad orientados a mantener las características definidas para cada pieza.
