Puntón forjado ARN para Case IH 1020/2020 · 1307299C2

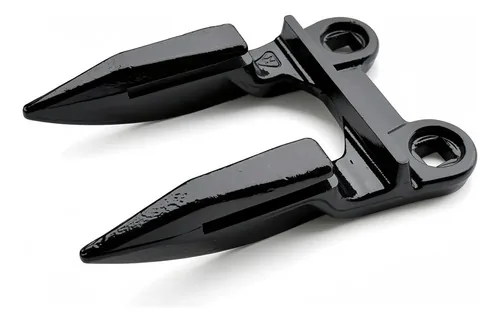

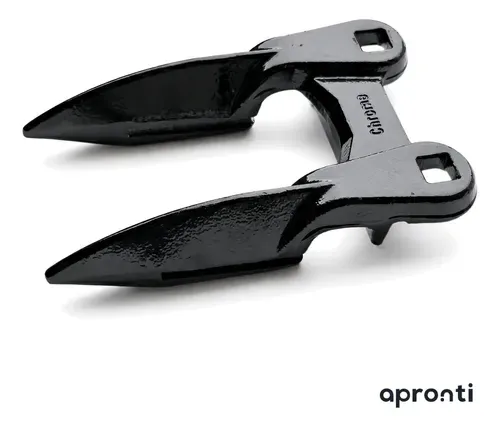

Puntón doble ARN Case IH 1020 / 2020 – acero cromo-molibdeno

Puntones dobles ARN, fabricados en acero aleado al cromo-molibdeno mediante proceso de forja en caliente.

Equivale a la referencia original Case IH 1307299C2.

Peso aproximado por unidad: 0,9 kg.

Compatibilidad

Compatible con:

• Case IH 1020, de 15 a 35 pies.
• Case IH 2020, de 15 a 35 pies.

Este producto corresponde a la versión de acero aleado al cromo-molibdeno. Si necesitás otra variante de este mismo puntón, consultanos antes de comprar.

Si tu plataforma no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos marca, modelo y año antes de realizar el pedido.

Acero cromo-molibdeno

Esta versión está fabricada en acero aleado al cromo-molibdeno mediante proceso de forja en caliente y está orientada a ofrecer una mayor resistencia al desgaste.

La forja permite orientar las fibras del material a lo largo de la pieza, siguiendo el sentido de los esfuerzos a los que está sometida durante el trabajo.

La pieza recibe tratamiento térmico en dos etapas: uno general sobre el cuerpo y otro localizado en las zonas sometidas a mayor desgaste.

Estas zonas cuentan con una capa endurecida de aproximadamente 3 mm. El diseño está orientado además a un comportamiento autoafilante durante el uso.

El proceso de fabricación incluye controles de calidad orientados a mantener las características definidas para cada pieza.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera de la plataforma y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto o quebrado, la sección pierde el apoyo necesario para cortar correctamente y el conjunto puede comenzar a sacudir o arrancar la planta.

Dentro del sistema de corte, el puntón funciona además como pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre ambas piezas, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude o arranca la planta en lugar de cortarla, recomendamos revisar también las secciones y el estado general del sistema de corte.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

No incluye bulones, tuercas ni arandelas. Se monta con la bulonería correspondiente a la plataforma.

La medida, el largo y el tipo de fijación pueden variar según el equipo, por lo que recomendamos verificar la bulonería instalada antes de realizar el pedido.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

El proceso incluye controles de calidad orientados a mantener las características definidas para cada pieza.
