Puntón forjado ARN para MacDon · 118344

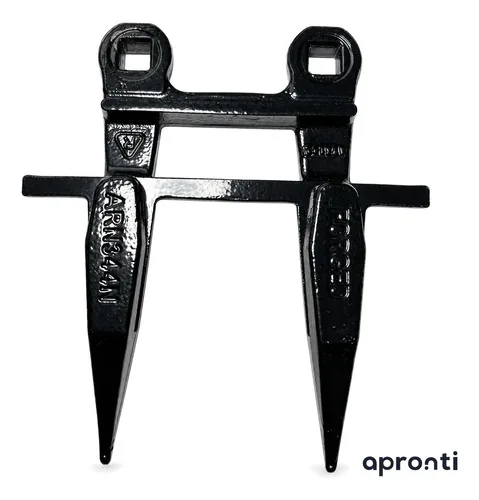

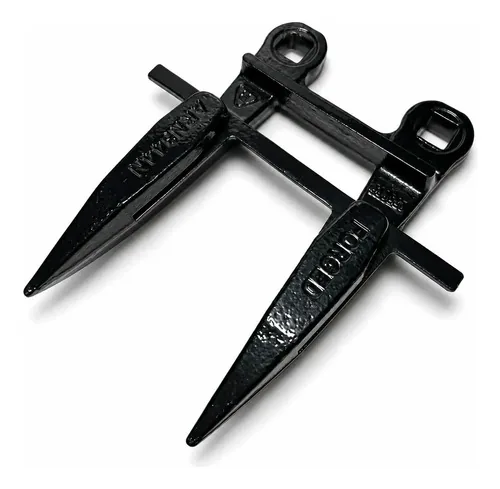

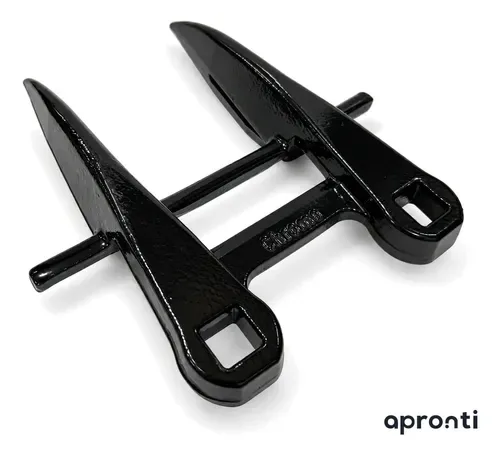

Puntón doble ARN MacDon d65 / fd75 – acero forjado

Puntones dobles ARN, fabricados en acero al carbono mediante proceso de forja en caliente, para plataformas MacDon.

Reemplaza la referencia original MacDon 118344, también identificada como 87421451.

Peso aproximado por unidad: 0,9 kg.

Compatibilidad

• MacDon D65
• MacDon FD75 FlexDraper
• Plataformas de 25 a 45 pies

Si tu plataforma utiliza la referencia 118344 / 87421451, esta es la versión correspondiente.

Si tu máquina no aparece en esta descripción o tenés dudas sobre la compatibilidad, escribinos el modelo y año antes de comprar.

Características del puntón

El puntón es la pieza fija del sistema de corte. Se atornilla sobre la barra puntonera y funciona como apoyo para la sección móvil.

El corte se produce por cizalladura entre la sección y el puntón. Cuando el puntón está gastado, abierto, doblado o quebrado, la sección pierde el apoyo necesario para cortar correctamente y puede comenzar a arrancar o sacudir la planta.

Este producto corresponde a la versión de acero al carbono forjado.

Se vende sin bulones, tuercas ni arandelas y se monta con la bulonería correspondiente a la plataforma. La medida, largo, tipo de cabeza y tuerca pueden variar según el equipo, por lo que recomendamos verificar la fijación instalada antes de realizar el pedido.

Cuándo conviene reemplazarlo

Con la máquina detenida, revisá especialmente:

• Puntones doblados, abiertos o quebrados.
• Filos redondeados en la zona de contacto con la sección.
• Exceso de luz entre la sección y el puntón.
• Desgaste irregular a lo largo de la barra.

Cuando existe demasiada separación entre ambas piezas, deja de producirse correctamente el corte por cizalladura y comienza a generarse arrastre.

Si la plataforma sacude o arranca la planta en lugar de cortarla, también recomendamos revisar las secciones y el estado general del sistema de corte.

Cuántos puntones necesitás

La cantidad exacta depende del ancho y del modelo de la plataforma.

Como referencia, una plataforma de las utilizadas habitualmente puede llevar entre 70 y 90 puntones, por lo que recomendamos contar las unidades instaladas antes de realizar un pedido completo.

Ante una rotura puntual podés reemplazar solamente la pieza dañada. Si el conjunto ya lleva varias campañas o presenta desgaste generalizado, conviene revisar también el resto de los puntones y las secciones.

Instalación

El puntón se atornilla sobre la barra puntonera de la plataforma. La colocación debe realizarse con la máquina detenida, en taller o galpón.

Después del montaje, controlá que no exista una luz excesiva entre la sección y el puntón.

También recomendamos revisar las secciones durante la misma parada. Instalar un puntón nuevo contra una sección muy desgastada puede mantener el problema de corte y acelerar el desgaste de la pieza nueva.

Sobre ARN

Los puntones ARN son fabricados en Turquía mediante forja en caliente, proceso en el que el acero se conforma siguiendo la geometría y los esfuerzos de la pieza.

A diferencia de una pieza fundida, la forja permite orientar las fibras del material a lo largo de la pieza.

Los puntones cuentan con doble tratamiento térmico: uno general sobre el cuerpo, orientado a combinar resistencia y ductilidad, y otro localizado en las zonas sometidas a mayor desgaste.

Los filos cuentan con diseño autoafilante, y las piezas pasan por controles de calidad para mantener las características definidas para cada una.

ARN provee a fabricantes como Schumacher, Claas y Radura de Alemania.

Dentro del sistema de corte, el puntón trabaja además como una pieza sacrificial: ante determinados impactos puede ceder antes que otros componentes de mayor costo, como la barra o el cabezal.
